雷達流量計安裝方法

一、安裝方式

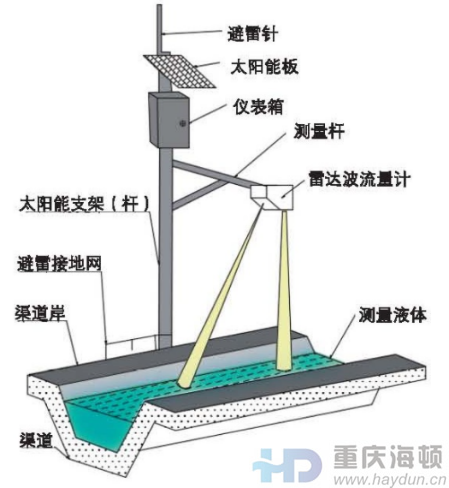

產品現場安裝可借助于立桿支架或現有的建筑基礎，但必須保證雷達流量計與水面平行。安裝的時候最好借助參考工具并保證雷達流量計安裝高度在測量量程內。
雷達流量計的安裝位置應仔細確定，必須安裝在最高水面500mm以上的位置。重慶海頓科技有限公司(www.haydunc.n)生產的雷達流量計，切勿將雷達流量計安裝在進水口或出水口的位置，或者有嚴重浪花飛濺的位置。否則，雷達流量計會接收到多重虛假回波，干擾正常信號的接收。
選擇安裝地點的時候要保證雷達波覆蓋到水面，避免漂浮物、漩渦和水生植物的影響，還應避免低水期河床淤積，主槽擺動等導致雷達波覆蓋到地面而測量出錯。

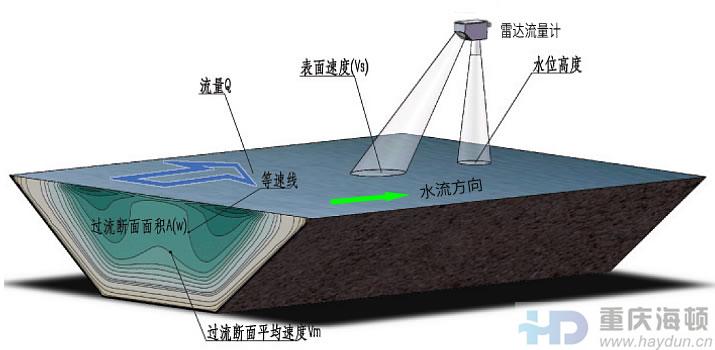

傳感器的安裝位置應該保證波束指向與河流方向相反，即雷達流量計的斜面必須迎向水流來的方向。
當水面過于平靜就會導致回波太弱測不到流速，此時就應盡量接近水面。低流速也會影響測程。水面波紋和小漂浮物有利于流速的測量，更容易的得到穩定的流速。測程也越大。

二、安裝點選擇
安裝點的選擇應該遵循以下主要的原則：
1、渠道順直、渠基固定、斷面規則穩定、便于設備安裝。
2、水流平順均勻、不受漩渦、閘門啟閉和渠系建筑物壅水影響。
3、避免安裝在有水位落差、水面翻騰的位置。
4、斷面附近不應有影響水流的建筑物，樹木或者雜草等，在建筑物下游時不受泄流的影響。
5、要保證雷達波覆蓋到水面，避免漂浮物、漩渦和水生植物的影響，還應避免低水期河床淤積，主槽擺動等導致雷達波覆蓋到地面而測量出錯。

三、測量范圍
確定儀表安裝高度時，應保證最高水位也不會進入盲區距離。重慶海頓科技有限公司(www.haydunc.n)生產的HD-RDF420系列雷達流量計的盲區為0.5m，當實時水位進入盲區距離，則測量的水位流速流量值不是真實的。
所有雷達產品均存在有盲區，這是雷達本身特性決定的。由于在距離很近的情況下，雷達很難區分發射信號和接收信號，因此造成泄漏導致的。
傳感器到水面的距離取決于測量條件。一般情況下，傳感器到水面的距離可以達到35m以上。為了提高信號反射強度，建議傳感器在條件許可的情況下盡量靠近水面。
