產品簡介

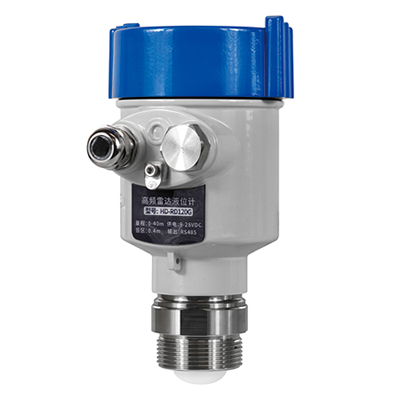

HD-RD120G雷達水位計是重慶海頓科技有限公司自主研發的一款采用高頻微波雷達技術的液位計，產品采用FMCW模式，80G透鏡雷達技術，信號處理采用自有專利方法，可全天候穩定工作，測量結果準確可靠。它體型小巧、靈敏度高、重量輕、非接觸式測量、抗干擾能力強、功耗低、性能穩定，能夠適應復雜地形環境，可應用于江河、湖泊、水庫、排水管網、農業灌區等多領域需求。

功能特點

※ 毫米波雷達測量精度可達±2mm，測量盲區為 0.2m。

※ 更小的天線尺寸，滿足更多的工況場合測量。

※ 8°發射角，更集中的能量，回波信號更強，相比于其他雷達具有更高的可靠性。

※ 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。

※ 動態信號范圍更大，對于低介電常數介質的測量更加穩定。

※ 多種測量模式，快速測量模式下雷達反應時間小于1S。

技術參數

測量原理：2/4線制，F(xiàn)MCW雷達

頻率范圍：76-81GHZ

測量范圍：40m、70m、120m

測量精度：±2mm

供電電壓：10~28VDC

分辨 率：1mm

波束角：8°

測量盲區：0.2m

操作單元：128×64點陣顯示屏/4按鍵

天線形式：1.5寸透鏡天線

過程連接：法蘭DN50開始，螺紋G3/4起

工作電流：DC12V，18mA

輸出接口：4-20mA，RS485 MODBUS RTU協議

防護等級：IP68

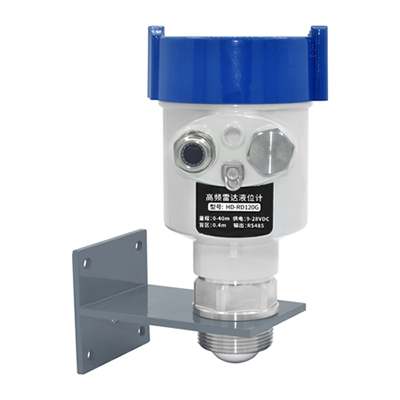

安裝方式：螺紋、支架、法蘭

工作溫度：-45~85℃

工作濕度：0~95%RH，無冷凝
