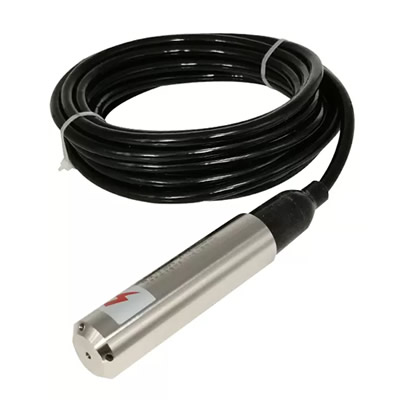

產品概述

液位變送器產品采用不銹鋼隔離膜片的OEM感壓傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使液位變送器具有優異的性能。它抗干擾、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的液位測量儀表。

工作原理

傳感器迎液面收到的壓力公式為：P=ρgh+Po式中：

P：傳感器迎液面所受壓強（為方便理解，以下統稱壓力）

ρ：被測液體密度

g：重力加速度（調試時按照9.815）

Po：液面上大氣壓

h：傳感器投入液體的深度

當傳感器投入到液體中某一深度時，被測介質的壓力引入到傳感器的正壓艙，通過線纜導氣管將液面上的大氣壓Po與傳感器的負壓倉相連，以抵消傳感器正面的Po，使傳感器測得壓力為：ρgh，顯然，通過測取壓力P，可以得到液位深度。

產品特點

※ 采用進口擴散硅壓力敏感元件和先進的膜片隔離技術

※ 電纜連接，直接投入現場，安裝簡便

※ 放大電路采用進口集成芯片，寬電壓供電

※ 防堵塞、防結垢

※ 防雷擊、截頻干擾設計、抗干擾能力強

※ 接線反向和過壓保護、限流保護(僅限電流輸出)

※ 穩定性好、響應速度快

技術參數

測量介質：水(H2O)或與接觸材質兼容

外殼材質：304不銹鋼

量程范圍：0~300m可選

輸出信號：4~20mA、RS485 ( 標準Modbus- RTU協議)

供電電壓：9~28VDC

精度等級：0.5%FS(默認)；0.2%FS(定制)

工作條件：介質溫度-40~60℃；環境溫度-40~85℃

溫度補償： -10~60C

過載能力： 200%滿量程

響應頻率：模擬信號輸出≤500Hz、數字信號輸出≤5Hz

穩定性能：±0.1%FS/年

溫度漂移：±0.01%FS/℃ (溫度補償范圍內)

整體重量：探頭≈290g；線纜每米≈60g

防護等級：IP68

最大功率：電流型≤0.02Us(W)；數字型≤0.015Us(W)
