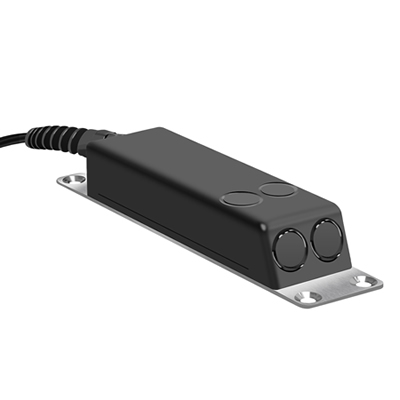

產品簡介

HD-DPF420超聲波多普勒流速流量計，適用于河道、明渠、管道等場景，在線監測水域的流速、水位、溫度、瞬時流量、累計流量。

儀器采用超聲波多普勒原理測量流速，超聲波時差法或靜壓法測量水位，通過設定截面，計算流量。多普勒流速儀有結構緊湊、無轉動件、壽命長、使用簡單、免維護的特性，其廣泛應用于海綿城市、給/排水管網、黑臭水體、自然河流、明渠、水庫、科學研究的流場分析、液位探測等場景。

功能特點

※ 傳感器支持測量瞬時流量、累積流量、流速、水位和水溫。

※ 適應能力強，在極低流速條件下也能正確測量。

※ 支持多種渠道類型，例如矩形渠、梯形渠和圓形渠的流量積算。

※ 流速量程可達10m/s，能勝任洪水期高流速條件下的流量測量。

※ 精準測量，流速測量精度精確到1mm/s誤差。

※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。

※ 具有數據保存功能，可在長期停電的情況下保存設置參數和累積流量值。

※ IP68防護等級，防水防塵，使用壽命長。

※ 流速面積法測量，多普勒流量原理，智能積分算法，測量更精確。

技術參數

規格型號：HD-DPF420

水位參數

水位類型：超聲波、壓力式

水位量程：0~10m

水位分辨率：0.001m

水位精度：±0.1%FS

流速參數

流速量程：0~10m/s

流速精度：0.001m/s（<=5m/s ）；0.02m/s (>5m/s )

流速分辨率：0.001m/s

工作參數

供電電壓：12~24VDC

工作電流：<70mA；休眠電流<25mA

輸出方式：RS485，MODBUS RTU協議

輸出數據：水位、流速、瞬時流量、累積流量、水溫

保護等級：IP68

工作壓力：<0.6MPa

防雷功能：支持

流量算法：流速面積法

外觀參數

外殼材質：金屬，ABS工程塑料，橡膠

電纜長度：10m，可定制

產品重量：0.55KG，不含電纜和支架

外形尺寸：165*50*30mm，不含配件

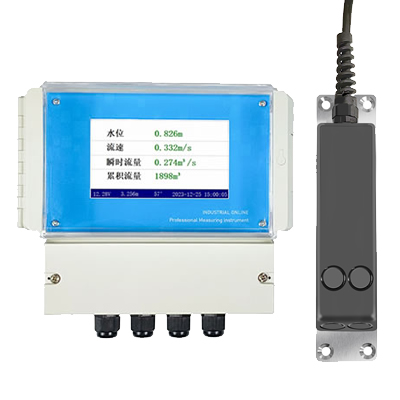

流量主機（選配）參數

供電方式：9~28VDC

外形尺寸：160×188×106mm

顯示單元：液晶觸摸屏

輸入輸出：RS485串行接口、4~20mA模擬接口

數據瀏覽：快速查看實時數據、歷史數據記錄
