產品簡介

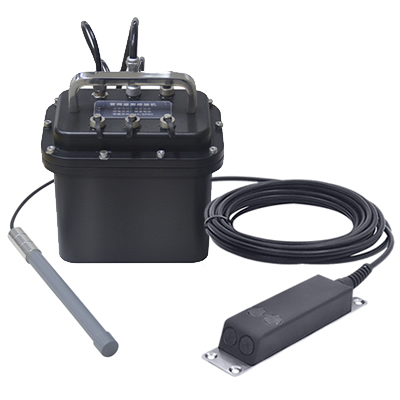

HD-DPW420系列排水管網流量計，是將傳感器、RTU、通訊、鋰電池等集成在一起，以高性能低功耗微控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信和遠程管理等功能于一體的智能遙測數字傳感器。

該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集流量流速水位并將信息傳輸?shù)狡脚_(tái)，可滿足各種不同行業應用需求。

超聲波多普勒流量計是應用于河流、明渠及管道等工況的水位流速流量監測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

HD-DPW420系列一體化超聲波多普勒流量計，可以通過GPRS/4G進行組網通信，特別適用于無市電供電條件、防水防腐要求高的監測現場，主要應用于窨井流量監測、排水管網流量監測、雨水管網流量監測、污水管網流量監測等場景。

功能特點

※ 一體化設計：集流量傳感器、RTU、殼體、通訊、電池為一體，實現流量測量，數據存儲及傳輸?shù)裙δ?/span>

※ 4G（全網通）遠程通信，向下兼容 3G/2G

※ 工作模式支持定時喚醒、實時在線兩種模式

※ 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。

※ 數據存儲空間：提供大容量數據存儲空間，具有數據補報機制，保證不會失丟數據。

※ 低功耗設計：支持多種工作模式（包括自報式、查詢式等），最大限度降低功耗。

※ 傳感器支持測量瞬時流量、累積流量、流速、水位和水溫。

※ 適應能力強，在極低流速條件下也能正確測量。

※ 支持多種渠道類型，例如矩形渠、梯形渠和圓形渠的流量積算。

※ 精準測量，流速測量精度精確到1mm/s誤差。

※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。

※ IP68防護等級，防水防腐，使用壽命長。

※ 流速面積法測量，多普勒流量原理，智能積分算法，測量更精確。

技術參數

規格型號：HD-DPW420

多普勒流量計參數

水位類型：壓力式

水位量程：0~10m

水位分辨率：0.001m

水位精度：±0.1%FS

流速量程：0~10m/s

流速精度：0.001m/s（<=5m/s ）；0.02m/s (>5m/s )

流速分辨率：0.001m/s

供電電壓：12~24VDC

工作電流：工作電流<70mA；休眠電流<25mA

輸出方式：RS485，MODBUS RTU協議

輸出數據：水位、流速、瞬時流量、累積流量、水溫

保護等級：IP68

電纜長度：10m，可定制

外形尺寸：165*50*30mm，不含配件

管網遙測端機參數

通信方式：4G/GPRS

防水等級：IP68

工作模式：自報式，空閑休眠、定時喚醒

電池類型：鋰亞電池

CPU：32位處理器，運行頻率100MHZ

工作電流：行時<50mA，休眠時<1mA

外殼材質：鋁合金
